Formatierung von Kunststoffplatten

Wir haben unser 5-Achsen-Bearbeitungszentrum BIESSE Rover Plast A FT 1531 mit einem Werkzeug ausstatten lassen, das uns hilft, Kunststoffplatten effizient zu formatieren. Es handelt sich hierbei um ein Verfahren, bei dem aus Kunststoffen durch gerade Schnitte kleinere Zuschnitte hergestellt werden. Die sich daraus ergebenden Formen sind in der Regel Rechtecke oder Quadrate. Die Möglichkeit einer simultanen Bewegung in 5 Achsen (lineare X-, Y-, Z-Achse und Rotationsachse A, B) erlaubt es uns, die Kunststoffplatten in verschiedenen Winkeln und Neigungen zu formatieren, was uns zusätzliche Arbeitsgänge für einfachere Formen – Kantenabschrägung ersparen kann.

Senden Sie uns Ihre Anfrage

Wir haben Michal Zháňal, den Leiter des GUMEX-Teams Kunststoffe gebeten, die häufig gestellten Fragen unserer Kunden nach der Einführung dieser neuen Technologie und nach den Erfahrungen mit erfolgreich abgeschlossenen Aufträgen zusammenzufassen. Diese konkreten Informationen aus der Praxis sind vielleicht auch für Sie interessant.

Wie verläuft die Formatierung von Kunststoffen?

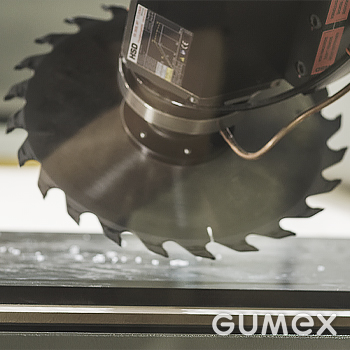

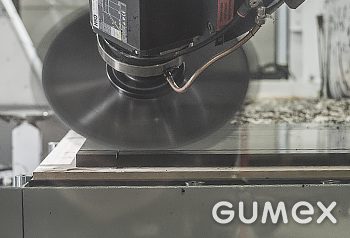

Die Formatierung wird in bSolid programmiert. Es handelt sich um eine fortschrittliche CAD/CAM-Software. Im Programm wählen wir das Werkzeug, mit dem die Formatierung durchzuführen ist. In unserem Fall haben wir den Bearbeitungs-Basisrouter um eine Sägescheibe für die Plattenformatierung erweitert. Die bSolid-Funktion ermöglicht nicht nur die Erstellung komplexer 3D-Produktmodelle, sondern auch die Simulation von Bearbeitungsprozessen – zum Beispiel von Werkzeugwegen. Dies ist eine Schlüsselfunktion zur Kontrolle auf mögliche Fehler, die z. B. durch falsche Werkzeugeinstellungen entstehen könnten. Die Software führt auch eine Analyse durch und schlägt die bestmögliche Lösung für den Bearbeitungsprozess vor, wodurch der Materialverbrauch und die Produktionszeit minimiert werden. Es ist unser großer Helfer, um hohe Produktqualität in optimaler Zeit zu erreichen. Das Kunststoffmaterial wird auf dem Arbeitstisch des Bearbeitungszentrums eingespannt. Dank der fünf Achsen des Bearbeitungszentrums können wir auch komplexe Formen in einer Aufspannung bearbeiten, ohne dass ein Umrüsten oder eine manuelle Nachbearbeitung erforderlich ist. Wir verwenden das entsprechende Werkzeug und die Formatierung ist bereits im Gange.

Welches sind die wichtigsten Parameter des zu formatierenden Kunststoffmaterials?

• Minimale Abmessungen des Produkts: 40 × 40 mm
• Maximale Abmessungen des Produkts: 3.000 × 1.500 mm
• Materialdicke: Die Dicke des formatierten Materials kann bei einem Fräser 1-170 mm, bei einer Sägescheibe 1-60 mm betragen.
• Schnittbreite: Bei den mit der Sägescheibe formatierten Materialien beträgt die Schnittbreite 3,8 mm. Bei dickeren Materialien, die mit einem Fräser bearbeitet werden, um sie zu formatieren, kann die Schnittbreite bis zu 20 mm betragen.
• Schnittpräzision: +/- 0,2 mm.
• Ebenheit der Kunststoffoberfläche – die Befestigung einer gewellten Platte auf der Arbeitsfläche der Bearbeitungsmaschine mit Hilfe von Vakuum ist nicht möglich

Wie groß ist der der maximale Verschnitt?

Die Breite einer Sägescheibe, die auch als Verschnitt definiert werden kann, beträgt 3,8 mm. Dies muss bei der Formatierung berücksichtigt werden. Wenn also eine Kunststoffplatte genau 1000 mm breit ist und der Kunde sie auf 2 × 500 mm formatiert haben möchte, ist es nicht möglich, diese Vorgabe mit der Fräsmaschine zu erfüllen. Die tatsächliche Breite beträgt dann 2 × ca. 498 mm.

Welche Schnittqualität können Sie garantieren?

Wir garantieren einen sauberen Schnitt mit dem Fräser, sowohl bei senkrechten als auch bei schrägen Schnitten. Der Schnitt ist beim Formatieren auf dem Bearbeitungszentrum gratfrei, wir erzielen eine Toleranz von bis zu ± 0,2 mm. Wenn das Material in einem Winkel formatiert wird, können die Abmessungen der Fase durch Unebenheiten des Materials oder unterschiedliche Dicken beeinflusst werden.

Hat die Sägescheibe für die Kunststoffformatierung irgendwelche bedeutenden Vorteile, bzw. Einschränkungen?

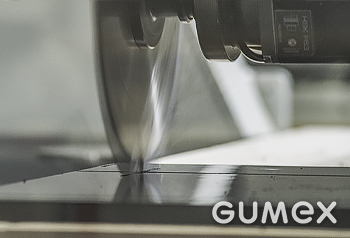

Ein Sägeschnitt ist auf jeden Fall besser als ein Schnitt mit dem Wasserstrahl. Der Vorteil der Sägescheibe ist die schnelle Formatierung und der daraus resultierende Produktpreis. Die Sägescheibe ist die schnellste Art der Materialtrennung (mit geraden Schnitten). Aber ja, es gibt dabei einen kleinen Nachteil – dieses Verfahren hinterlässt feine Zahnspuren auf der Schnittfläche. Unsere Kunden haben aber oft so formatierte Teile zur Weiterverarbeitung und unsere Schnittqualität ist für sie völlig ausreichend.

Handelt es sich bei den formatierten Teilen nur um rechteckige oder auch um schräge Teile oder gibt es sogar Ausschnitte?

Mit der Sägescheibe werden nur rechtwinklige Schnitte durchgeführt. Es ist möglich, einen rechtwinkligen Schnitt in einem Winkel zu machen, der als Fase oder abgeschrägte Kante bezeichnet wird. Komplexere Formen (abgerundete Formen, Taschen, Aussparungen, verschiedene Ausschnitte, Fräsen in mehreren Lagen wie z.B. Koffereinsätze) werden gefräst..

Welche Rolle spielt das zu bearbeitende Material bei der Formatierung?

Sicherlich eine sehr bedeutsame. Gut bearbeitbar sind weiche Kunststoffe (PE, PA), bzw. kompakte SBR-Gummis für allgemeine Verwendung. Was unser Sortiment anbelangt, schwieriger ist poröser Kunststoff SIMOPOR S, also PVC-Freischaumplatten, zu bearbeiten. Auch Polyurethane, Silikone und weichere kompakt Gummis, wie A160, A560 a BLACK STAR, erfordern einen höheren Bearbeitungsaufwand.

Welche anderen Kunststoffmaterialien können Sie formatieren?

Die Formatierung von Folien erfolgt mittels Wasserstrahl oder Plotter. Nach Maß können auch Kunststoffstäbe angepasst werden, dies gehört zu unseren weiteren Dienstleistungen.

Beeinflusst die Wärme, die durch die Reibung des Werkzeugs entsteht, auch die Kunststoffe während der Verarbeitung?

Ja, die bei der Bearbeitung entstehende Wärme kann die Qualität des zu bearbeitenden Materials beeinträchtigen. Das Schmelzen des Kunststoffs an der Schnittfläche kann jedoch durch die Anpassung der Schnittbedingungen des Werkzeugs – Drehzahl und Vorschub – beeinflusst werden.

Formatieren Sie auch trapezförmige Kunststoffplatten?

Wir verarbeiten ausschließlich flache Kunststoffplatten, darunter auch Hohlkammerplatten aus Polycarbonat. Wir formatieren keine gewellten oder trapezförmigen Platten, da es nicht möglich ist, diese auf dem Vakuumtisch des CNC-Routers zu befestigen.

Bieten Sie die Formatierung nur für Kunststoffplatten aus Ihrem eigenen Sortiment an oder auch für Material, das von Ihren Kunden beigestellt wird?

Beides. Wir können auch das vom beigestellte Material formatieren, wenn wir die Möglichkeit haben, es vorher zu testen.

Ist der Kauf der gesamten Kunststoffplatte für die Formatierung notwendig, wie es bei einigen Anbietern der Fall ist?

Für die Kunststoffplatten, die wir auf Lager haben, können wir die Formatierung ab einem Stück anbieten, ohne dass der Kauf der gesamten Platte erforderlich ist. Bei kleineren Anfragen für nicht vorrätige Artikel versuchen wir, nur einen kleineren Zuschnitt beim Kunststoffplattenhersteller zu bestellen, von dem wir dann kleinere Serien produzieren. Wir stimmen uns immer im Voraus mit dem Kunden über die optimale Art der Formatierung und den Preis ab.

Gibt es eine Beschränkung für die Anzahl der Stücke, die in einem Auftrag formatiert werden können?

Wir sind in der Lage, Produkte ab einem Stück zu fräsen und zu formatieren. Die maximale Stückzahl ist nicht beschränkt.

Eine Kunststoffplatte ist ein sehr empfindliches Material... Wie wird die Platte gehandhabt?

Die Handhabung erfolgt mit einem Vakuum-Manipulator. Dies gewährleistet eine schonende Handhabung und minimiert das Risiko von Oberflächenfehlern des Materials vor dem Formatieren und auf den resultierenden formatierten Teilen.

Wie kann ein Kunde am schnellsten eine Anfrage zur Formatierung von Kunststoffplatten erstellen?

Am schnellsten geht das mit unserem Konfigurator, dem Online-Anfrageformular „Allgemeine Anfrage – technische Kunststoffe“. Es ist ratsam, das Formular sorgfältig auszufüllen, damit wir so viele Informationen wie möglich erhalten. Loggen Sie sich in den Kundenbereich auf unserer Website ein und im Anfragezentrum benutzen Sie dieses einfache uns übersichtliche Formular.

Senden Sie uns Ihre Anfrage

Es ist empfehlenswert, eine Skizze hinzuzufügen, bei komplexeren Teilen fügen Sie Zeichnungen in 2D- (DWG, DXF) oder 3D-Format (STEP, IGS) hinzu.

Lesen Sie mehr über unsere neue Bearbeitungstechnologie in dem Artikel 5-Achsen-Bearbeitung.
