Bearbeitung in 5 Achsen

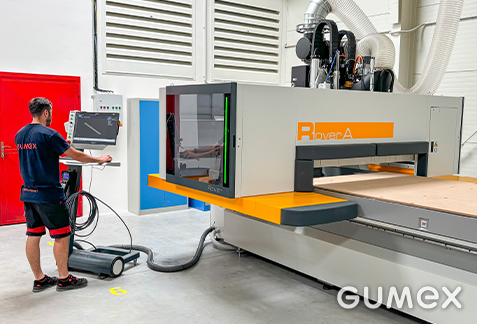

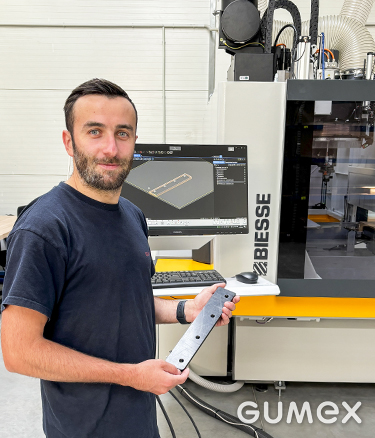

Aufgrund der steigenden Anforderungen an die Komplexität der Produkte haben wir beschlossen, unsere Dienstleistungen um eine weitere Neuheit zu erweitern – ab Juni 2024 realisieren wir die Bearbeitung und das CNC-Fräsen von Kunststoffen, Gummi und Nichteisenmetallen auf dem 5-Achsen-Bearbeitungszentrum BIESSE Rover Plast A FT 1531.

Senden Sie uns Ihre Anfrage

Möglichkeiten der neuen Technologie

• Maximale Abmessungen des bearbeiteten Produkts: 1.500 × 3.000 mm
• Minimale Abmessungen des bearbeiteten Produkts:: 40 × 40 mm, je nach Materialdicke
• Dicke des bearbeiteten Materials bis zu 250 mm
• Minimale Dicke des bearbeiteten Materials: 0,5 mm
• Plattenformatierung: JA

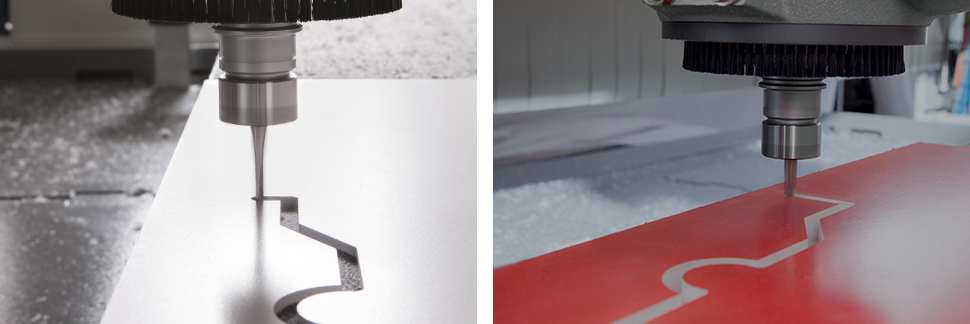

• Schnitt: rechtwinklig und gewinkelt
• Auftragsgröße: von 1 Stück bis zu größeren Serien

Vorteile des neuen Bearbeitungszentrums

• Wir gewährleisten eine hohe Präzision des Werkstücks: +/– 0,2 mm.
• Wir können jetzt auch Teile aus härteren Materialien herstellen, z. B. aus Kunststoffen, weichen Metallen (Aluminium, Kupfer).
• Die fertigen Produkte sind gratfrei.

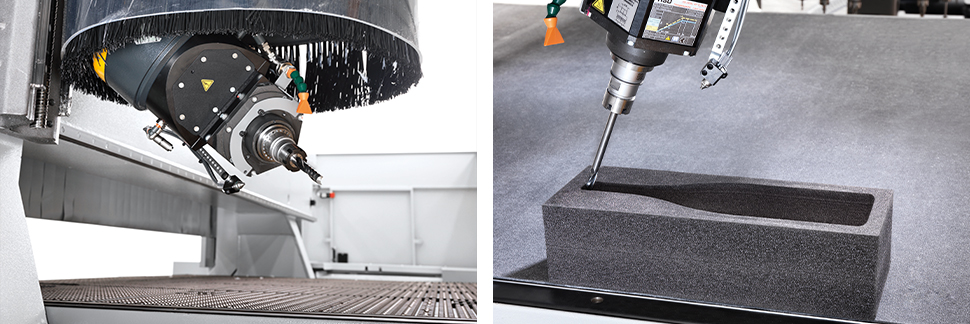

• Wir fertigen nicht nur einfache Formen, Löcher oder Ansenkungen, sondern auch 3D-Formen und Kurven.
• Ohne das Werkstück manipulieren zu müssen, können wir es von mehreren Seiten bearbeiten. Die Produktion ist effizienter und ohne Ungenauigkeiten, die durch zusätzliches Spannen der Werkstücke vor jedem Bearbeitungsschritt entstehen. Die 5-Achsen-Bearbeitung ist schneller.
• Die Handhabung des zu bearbeitenden Materials erfolgt mittels eines Vakuum-Manipulators, das Spannen erfolgt mittels Vakuum. Dieses schonende Verfahren schützt das Material vor Oberflächenbeschädigungen.

Einschränkungen

• Die Abmessungen des zu bearbeitenden Materials sind eingeschränkt.

Beim Ansaugen von kleinen Werkstücken (40 × 40 mm) kann es schwierig sein, ein sehr kleines Teil zu fixieren, vor allem gegen Ende des Fräsvorgangs am Werkstück. Das Fräsen erfolgt daher mit sogenannten Stegen, die nach der Bearbeitung durch Schleifen entfernt werden. Für kleinformatige Produkte aus geringeren Materialstärken stellen wir Muster zur Freigabe her.

Materialien, die auf einem 5-Achsen-Bearbeitungszentrum bearbeitet werden

• Kunststoffen: PE, PP, PA, PTFE, PVC, PU, PC, PMMA, ob es sich um abriebfeste Platten oder technische Kunststoffplatten
• handelt
• Gummis: kompakt, mikroporös mit Einlage
• Verbundwerkstoffe: Isolationsplatten Textit, Epoxid-Glas-Hartgewebe, Aluplast – ALUCOBOND® (zwei dünne Aluminiumschichten, die mit einem festen PE-Kern verbunden sind)
• Schaumstoffe: PE, PU, PVC
• Metalle: Aluminium, Kupfer

Nach vorheriger Prüfung fräsen wir auch das vom Kunden bereitgestellte Material.

Wo Sie die auf diese Weise bearbeiteten Produkte verwenden können:

• in der Automobilindustrie
• im Maschinenbau (Formen, Lochstempel)
• im Bauwesen
• im Energiesektor

(!) Wir können die gewünschten Formen und sehr komplexe Maschinenteile mittels CNC-Fräsen ab 1 Stück, aber auch in Serie herstellen.

Senden Sie uns Ihre Anfrage

Wir akzeptieren Produktunterlagen sowohl in 2D- (DXF, DWG) als auch in 3D-Formaten (STEP, IGES).

Geplante Innovationen

Wir möchten unseren Kunden noch umfassendere Lösungen anbieten und werden daher in Zukunft den Bearbeitungsrouter um folgende Optionen ergänzen:

• Technologie für Kunststoffschweißen
• Abkantpresse für Kunststoffe
