Material für Spezialgebrauch – NBR

Benötigen Sie ein Material, das ölbeständig ist? Wenn Sie in der Praxis mit hoch raffinierten Ölen zu tun haben, empfehlen wir die Verwendung von Materialien auf Fluorkautschuk-Basis (Viton®, FKM, FPM). Es gibt jedoch ein preisgünstigeres Material, der gegen die in der Industrie häufig verwendeten Öle beständig ist. Es verträgt sehr gut auch Transformatorenöl oder Fette und Öle, die in der Lebensmittelindustrie verwendet werden – es handelt sich um NBR-Kautschuk. Aus dem breiten Sortiment an NBR-Kautschuk, das wir auf Lager haben, möchten wir Ihnen zumindest die am häufigsten nachgefragten Produkten nahebringen. Ölbeständige Gummis werden bei uns auch sehr oft kundenspezifisch weiterverarbeitet.

NBR-Material

Was ist NBR

NBR = NBR steht für Nitrile Butadiene Rubber – auf Deutsch Acrylnitril-Butadien-Kautschuk – es handelt sich um eine synthetisch hergestellte Alternative des Naturkautschuks. Durch die Vulkanisierung von Kautschuk entsteht Gummi.

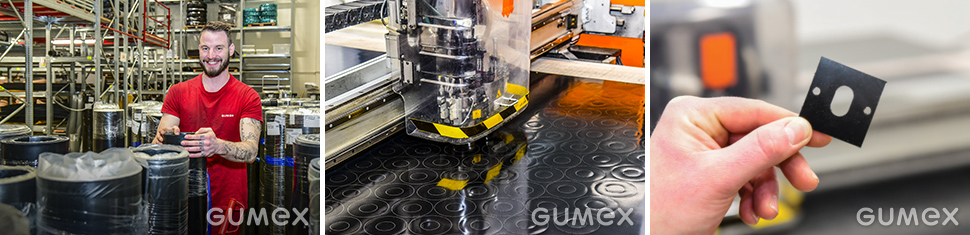

Welche Formen hat NBR in unserem Sortiment

  • Kompakter und mikroporöser Nitrilkautschuk

  • Bodenbeläge aus Gummi

  • Schläuche aus NBR

  • Profile aus NBR

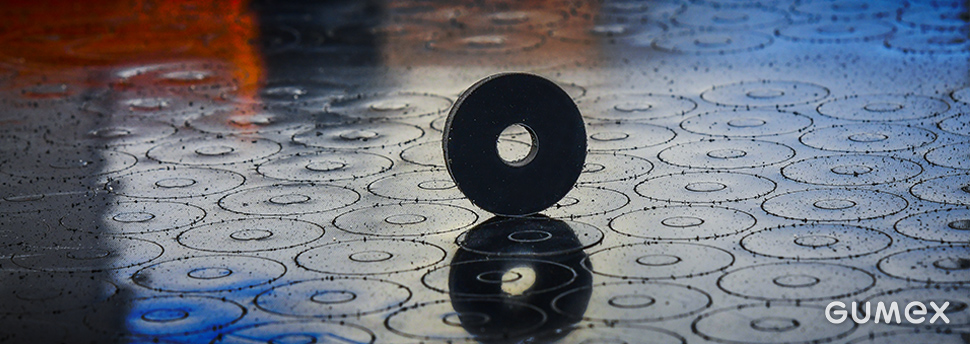

  • Flachdichtung aus NBR

Typische Eigenschaften von NBR

+ Hohe Beständigkeit gegen Öle, Fette, unpolare* Flüssigkeiten (Benzin, Diesel, Flugkraftstoffe), Mineralölderivate

+ Hohe Zugfestigkeit

+ Geringes Aufquellen

+ Hohe Verschleißfestigkeit und Beständigkeit gegen dauerhafte Verformung

+ Einsatz von - 10 °C bis + 100 °C (höhere Hitzebeständigkeit als SBR**); transformastorenölbeständiger Gummi hält bis zu + 120 °C stand

+ Beständigkeit gegen natürliche und thermische Alterung

- Unzureichende Beständigkeit gegen polare* Flüssigkeiten (Ketone, Ester, Alkohole – Methanol, Ethanol, organische Lösungsmittel – Aceton usw.), aromatische und chlorierte Kohlenwasserstoffe

- Niedrige Beständigkeit gegen Ozon

Tipp – Das Dichtungsmaterial muss korrekt ausgewählt werden, daher empfehlen wir:

Fordern Sie beim Ölhersteller das entsprechende Datenblatt ein

Verwenden Sie nur die vom Ölhersteller genehmigten Gummis. Für die gängigen Transformatorenöle Mogul-Trafo (Hersteller Paramo) oder TrafoOil (beide Öle der Kategorie IV) muss der Gummi FKM 6000 (auf Fluorelastomer-Basis) oder NBR 2004 (auf NBR-Basis) verwendet werden. Diese Gummis haben sich in unseren Tests bewährt.

Für Spezialanwendungen empfehlen wir, im Labor einen Basis-Test der Gummibeständigkeit gegen Öl durchzuführen. Nur so kann eine dauerhafte und zuverlässige Funktionsfähigkeit gewährleistet werden.

Die beliebtesten NBR-Gummis aus unserem Sortiment haben wir anhand der Hauptparameter, in der kompakten und mikroporösen Ausführung, verglichen:

Typ pryže

P9540 P534 P559 P9639 7645 P518 2004 P627 T180
Bestellcode 00412 00414 00415 00411 00443 00413 02719 00425 05460
Material NBR/SBR NBR NBR NBR NBR/SBR NBR NBR NBR NBR
Härte (°ShA) 65 60 70 50 65 80 68 60 -
Dickenbereich (mm) 1-30 0,5-8 0,5-5 1-10 1-10 2-4 2-6 1;3 2-20
Breite (mm) 1400 1400 1400 1400 1200 1400 1500 1400 1000
Arbeitstemperatur -10°C / +70°C -20°C /+80°C -20°C /+80°C -10°C / +70°C -25°C / +80°C -5°C / +80°C -25°C / +120°C -30°C / +80°C -10°C / +90°C
Duktilität (%) 250 400 330 350 200 150 300 500 -
Zugfestigkeit (N/mm2) 7 11 10 5 3 10 13 11 -
Varianten mit Einlage JA NEIN NEIN NEIN JA NEIN NEIN NEIN NEIN
Ergänzende Informationen Geeignet für den Kontakt mit Ölen und Benzin. Geeignet für den Kontakt mit Benzin und Ölen (bis zu einem Aromaanteil von 30 %). Geeignet für den Kontakt mit den meisten aliphatischen und aromatischen Ölen. Geeignet für den Kontakt mit Ölen (außer aromatische Öle). Geeignet für den Kontakt mit Ölen (außer aromatische Öle). Für die Gaswirtschaft, Gasarmaturen in Gebäudeinstallationen. Beständig gegen flüssige Kohlenwasserstoffe. Beständig gegen Transformatorenöl.*** Für Lebensmittelindustrie. (Erfüllt die Normen für die Lebensmittelindustrie: BfR XXI, Kat.2, sowie FDA 21, Teil 177.2600). Mikroporöser Gummi mit geschlossenen Hohlkammern, maximale Wasseraufnahme 5 %.
Preisvergleich pro 1 m2 in der Dicke von 2 mm

**

***

***

**

*

*****

****

*****

**

Quelle: Technische Datenblätter der Hersteller. Bemerkung: * = niedrigster Preis, ***** = höchster Preis

Neben den kompakten NBR-Gummis sind für einige Anwendungen auch die mikroporösen NBR-Gummis von Bedeutung, daher haben wir in diese Vergleichstabelle auf den Gummi T180 hinzugefügt. Dieser weiche Gummi hat gute mechanische Eigenschaften (weist eine geringe dauerhafte Druckverformung aus). Es wird häufig als Dichtungs- und Aufprallmaterial, aber auch als Halbprodukt für die Fertigung von Teilen und Herstellung poröser Dichtungselemente mit poröser Struktur eingesetzt.

Vom NBR-Gummi haben wir dauerhaft mehr als 1500 m2 auf Lager.

NBR – Beispiele

Ölbeständige Bodenbeläge aus NBR, mit Dessin

Ölbeständiger Industrieboden

Diese Kautschuk-Bodenbeläge erhöhen die Sicherheit Ihres Arbeitsplatzes (als rutschfester Gummiboden für industrielle Innenräume sowie Fahrzeuge)

Wir bereiten sie auch nach Maß – dieser Nitrilgummi wird dann in der folgenden Form verwendet:

  • Rechteck, Quadrat (voll oder gelocht)
  • Geformte Produkte
Bezeichnung des Bodenbelags METRO RW2 P9540 RW3 P9540 D70 P9540
Bestellcode 05434 05504 05505 05506
Farbe/Abbildung

schwarz, grau

METRO

schwarz

RW2 P9540

schwarz

RW3 P9540

schwarz

D70 P9540

Dessin flache Noppen längs geriefelt längs geriefelt mit Riffelblechmuster
Breite in mm 1450 1250; 1400 1400 1400
Dicke in mm 3,2; 4; 5; 6 3 5 3
Preis pro 1 m2 in der Dicke von 3 mm

*

**

****

***

Quelle: Datenblätter der Hersteller

Für ölige und nasse Umgebungen in Industriebetrieben empfehlen wir die Reinigungsmatte RAMPMAT BLACK mit Rand und Vorderkante.

Weitere ölbeständige Materialien für die Herstellung von Dichtungen

Abrieb- und ölbeständig:

Mikroporöses Polyurethan – PU-Platte VULKOLLAN 401 zeichnet sich durch eine hohe Abriebfestigkeit und eine ausgezeichnete Beständigkeit gegen Mineralöle, Fette, Diesel- und Erdölprodukte aus.

Kompaktes Polyurethan - Polyurethan-Platten in verschiedenen Farben und Härten

Wo bewährt sich PU besser als NBR?

Es hat sich besonders für solche Maschinen- und Geräteteile bewährt, die an den am stärksten beanspruchten Stellen einem schnellen Verschleiß unterliegen.

In unserer Produktion stellen wir aus mikroporösem Polyurethan folgende Produkte her:

  • Dichtungen (z.B. Kreisringe),
  • Dichtungsunterlagen unter Maschinen,
  • Unterlegleisten für Stanzwerkzeuge,
  • Verkleidungen für Rüttelförderer und viele andere Gegenstände.

Beständig gegen Öle natürlicher Herkunft:

Silikon hat sich für diese Anwendung besser als NBR bewährt. Produkte aus Silikon-Dichtgummi werden sehr oft auch in der Lebensmittelindustrie eingesetzt.

Ölbeständig und elektrostatisch leitend:

  • Membran-Tuch , einsetzbar insbesondere in der Automobil- und Gasindustrie

Beständig gegen aggressive Medien, hohe Temperaturen:

NBR-Profile

Zu den beliebtesten NBR-Profilen zählen:

Meistens werden die ölbeständigen Gummiprofile in der Maschinenbau-, Bau- und Automobilindustrie eingesetzt.

In unserem Angebot finden Sie mehr als 450 NBR-Profile.

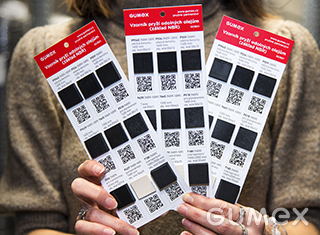

Wir empfehlen: Fordern Sie bei uns ein Muster ein – Musterkarte mit den ölbeständigen Gummis!

Musterkarten

NBR-Schläuche

Schläuche aus diesem Material sind für das Ansaugen und Ableiten von Kraftstoffen, Ölen, Biodiesel und Kühlflüssigkeiten geeignet.
Aus unserem Sortiment an Schläuchen für Kraftstoffe und Hydraulik- oder Motoröle können Sie zwischen NBR-Schläuchen wählen, die nur für den Drucktransport bestimmt sind, und solchen, die neben dem Drucktransport auch das Ansaugen ermöglichen (NBR-Druckschläuche bieten eine Kombination dieser beiden Eigenschaften).

Woher wissen Sie, welcher Öl- und Kraftstoffdruckschlauch für Ihre Anwendung am besten geeignet ist?
Wir empfehlen immer, einige grundlegende Parameter zu berücksichtigen.

 Wir bereiten die Schläuche für Sie vor, damit Sie sie sofort abholen und sicher verwenden können:





*) Polare Flüssigkeiten = mit Wasser mischbar, unpolare* Flüssigkeiten = nicht mit Wasser mischbar, in Wasser unlöslich. Quelle: Wikipedia, gekürzt

**) SBR = styrene-butadiene rubber; Styrol-Butadien-Kautschuk. Ursprünglich bereits im Jahre 1929 in Deutschland vom Chemiker Walter Bocek entwickelt. Seine industrielle Produktion wurde während des 2. Weltkrieges aufgenommen. SBR hat der amerikanische Armee geholfen, die fehlenden Naturkautschuk-Lieferungen aus Südostasien, die aufgrund der japanischen Besatzung für die Alliierten unzugänglich war, zu ersetzen. Aus SBR werden zum Beispiel Autoreifen, Gummidichtungen, Schläuche hergestellt. SBR hat eine gute Abriebfestigkeit und ist beständig gegen Alterung. Quelle: Wikipedia, gekürzt: https://en.wikipedia.org/wiki/Boots_Adams#U.S._Synthetic_Rubber_Program

***) Industrieöle für Trafostationen
